Geodatensatz
Kreiselinventar

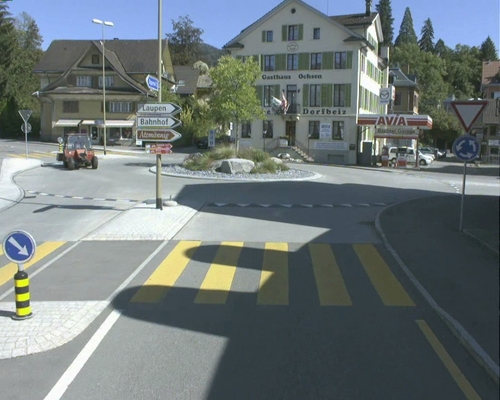

Show image
Verantwortlich für Geodaten
Tiefbauamt
Stab / Informationsmanagement
Lukas Zurbuchen
Walcheplatz 2
8090 Zürich

Tel: +41 43 259 30 93
Tel direkt: +41 43 259 56 38
E-Mail: lukas.zurbuchen@bd.zh.ch
www: http://www.tiefbauamt.zh.ch
Zuständig für Geometadaten
Amt für Raumentwicklung
Geoinformation / GIS-Koordination
Jodoc Hoessly
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 30 22
Tel direkt: +41 43 259 54 23
E-Mail: jodocus.hoessly@bd.zh.ch
www: http://www.are.zh.ch
GIS-ZH Nr.
19
Bezeichnung
Kreiselinventar
Kurzbeschreibung
Kreisverkehr auf Kantonsstrassen
Beschreibung
Inventar des Kreisverkehrs auf Kantonsstrassen (siehe GDS 102). In verschiedenen Systemen (LOGO; ROFA) werden unterschiedliche Informationen/Geometrien gepflegt (siehe GDE).
Geokategorien / Themen
Gebäude, Anlagen; Verkehr;
Schlüsselwörter
Kreisel, Kreisverkehr, Kreisfahrbahn, Strassenraum, Verkehrsknoten
Nachführungstyp
laufend
Bearbeitungsstatus
komplett
Geometadaten letzte Änderung
11.12.2017
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Referenzsystem
CH1903+_LV95
Erfassungsmassstab
1:5000
Lagegenauigkeit
1.0 [m]
Darstellungstyp
Vektor
Datenformat
ESRI ArcSDE-Layer
Geobasisdaten - ID
07-GIS-ZH
Rechtliche Grundlagen
Gesetzestyp
Referenznummer
Titel
Erlassdatum
kantonales Gesetz
LS 722.1 §§ 3-5, § 12 Abs. 1
27.09.1981
kantonales Gesetz
LS 704.11; Anhang 3
27.06.2012
Anhang KGeoIV
Anhang 3
Freie Nutzung und Weitergabe
Ja
Download-Dienst
Ja
OGD-Geoshop
Nein

Geodatenbezug
mit Bestellformular / Nutzungsvertrag: Geodatenshop GIS-ZH
19 Kreiselinventar mit:
- 19.1 Kreiselinventar
- 19.3 Kreiselpunkte
Datenerfassung
Die Nachführung erfolgt mit dem Achsabgleich des Strassennetzes.
Datengrundlage
Kreiselliste P+R
Kreiselliste KAPO
PAW (Plan ausgeführten Werks)
Strassennetz (GDS 102)
GIS-Browser Karten
Geodatenprodukte
ArcMap .lyr
GIS-ZH Nr.
19.1
Beschreibung
View aus dem Strassennetz (GDS 102). Die Objetke werden als Kreislinie abgebildet (1 Linie/Objekt).
Geometrietyp
Punkt
Pfad\Filename
TBA_SI.KREISEL_L_V
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
EIGENTUM
String
Eigentümer der Strasse
JAHR
String
Nachführungsdatum
LENGTH
Double
Länge in m
RICHTPLANT
Double
Strassentyp gem. kant. Richtplan
23 = Hauptverkehrsstrassen (HVS) Kanton
30 = Regionale Verbindungsstrassen (RVS) Kanton
STRADATNAM
String
Strassennummer für kantonale Strassen

Bei Autobahnen und Autostrassen:

Mit dem Attribut Strassenname werden sämtliche Autobahnen und Autostrassen (HLS), für die eine Kilometrierung berechnet wird, eindeutig bezeichnet.


Geplante Strassen: z.B. K533



Autostrassen und Autobahnen.

Die Anschrift beginnt mit der Autobahnbezeichnung (z.B. A1+) dem Strassenabschnittstyp (z.B. F für Fahrbahn). Bei Hauptstrechen folgt die Zielangabe (z. B. BE für Bern) bei Rampen, Ein- oder Einfahrten wird neben dem Ziel auch noch der Startort angegeben.

Fahrbahn auf Hauptstrecken (z.B. A1+ F BE),

Ein-, Ausfahrten (A1 A BE-AF) oder Rampen ( A1 Ra BE-LU).



Für die Hauptachsen (Fahrbahnen) wird die Autobahnbezeichnung mit Richtungszeichen (+/-) angeschrieben (A1+ F ZH) bei Ein-, Ausfahrten und Rampen wird das Richtungszeichen weggelassen (z.B A1 E AF-BE)

Für die Bezeichung der einzelnen Strassenabschnitte werden die folgenden Abkürzungen verwendet:



F = Fahrbahn / Fahrrichtung (Autostrassen / Autobahnen)

E = Einfahrt (Anschluss)

A = Ausfahrt (Anschluss)

R = Rastplatz/Raststätte

Ra = Rampe

Bs = Beschleunigungsspur

Vz = Verzögerungsspur

Tr = Trennstreifen

Vs = Verbindungsstreifen

STRASSTYP
String
Strassentyp der entsprechenden Strasse
STRASS_ID
Double
eindeutiger Schlüssel für jedes Strassenelement
UNTERHALT
String
Verantwortlicher Unterhaltsbezirk
UREG_TEXT
String
Verantwortliche Unterhaltsregion
GIS-ZH Nr.
19.3
Beschreibung
Kreiselmittelpunkte mit den Attributen aus LOGO und den angrenzenden Strassennamen
Geometrietyp
Punkt
Pfad\Filename
TBA_SI.LOGO\TBA_SI.STR_KREISEL_P
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
AUSFUEHRU_TXT
String
Ausführung, Text:
Beton: für Betonkreisel
BEZ
String
Bezeichnung nach dem Schema: "Gemeinde K-Nr", wobei Nr. fortlaufende Nummer ab 1
BREITE
String
Breite Kreisfahrbahn
DAT_LOGO
String
Datum LOGO
KREISELIA
String
Innenkreis überfahrbar
KREISELIN
String
Kreisel Innendurchmesser
OBJECTID
Long Integer
Objekt-ID aus Shape-Export
SHAPE
Shape
Geometrie aus Shape: Polyline
STARTDISTA
Double
m
Lage auf Achse nach Kilometrierung
TYP
Double
Typ:
1: Kreisel - 3 Äste
4: Kreisel- 4 Äste
5: Kreisel - 5 Äste
6: Kreisel - 6 Äste
TYP_TXT
String
Typ, Text
ACHSNUMMER
String
Achnsnummer gem. GDE 102.2, KT_RTE_KEY
AUSFUEHRU
Double
Ausführung (bei Betonkreisel)
1: Beton
