Kanton Zürich
Geographisches Informationssystem GIS-ZH
GeoLion: Geodatenkatalog / Geometadaten

Geodatensatz
AV MOpublic, Rohrleitungen

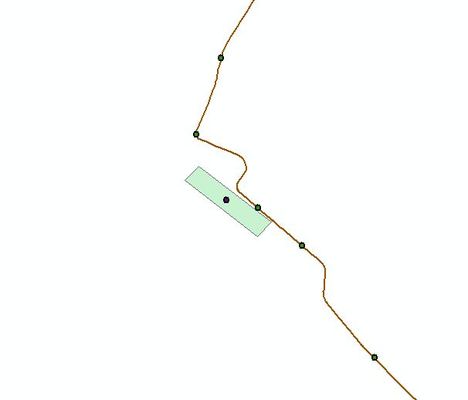

Show image
Verantwortlich für Geodaten
Amt für Raumentwicklung
Geoinformation / Kataster
Marcel Frei
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 30 22
Tel direkt: +41 43 259 27 70
E-Mail: marcel.frei@bd.zh.ch
www: http://www.are.zh.ch
Zuständig für Geometadaten
Amt für Raumentwicklung
Geoinformation / Kataster
André Manser
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 30 22
Tel direkt: 043 259 40 98
E-Mail: andre.manser@bd.zh.ch
www: http://www.are.zh.ch
GIS-ZH Nr.
410
Bezeichnung
AV MOpublic, Rohrleitungen
Kurzbeschreibung
In der Informationsebene Rohrleitungen werden Ölleitungen, Gasleitungen sowie weitere Leitungen nach dem eidgenössischen Rohrleitungsgesetz (RLG, SR 746.1) resp. der eidgenössischen Rohrleitungsverordnung (RLV, SR 746.11) erhoben.
Beschreibung
Die amtliche Vermessung übernimmt in der Regel die Daten der Rohrleitungen vom Leitungsbetreiber.
Für die Aufnahmen von neu erstellten Rohrleitungen gelten die "Weisung über die Erfassung und Nachführung der Daten der Informationsebene «Rohrleitungen» in der amtlichen Vermessung" und der Anhang 12 der ERI-Richtlinie 2003 (Revision 2.1, 11.09.2009).
Geokategorien / Themen
Amtliche Vermessung (AV), Grundstückskataster;
Schlüsselwörter
Nachführungstyp
monatlich
Bearbeitungsstatus
komplett
Geometadaten letzte Änderung
18.05.2015
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Referenzsystem
CH1903+_LV95
Erfassungsmassstab
1:1
Lagegenauigkeit
0.01 [m]
Darstellungstyp
Vektor
Datenformat
ESRI ArcSDE-Layer
Geobasisdaten - ID
64 Gbdiii
Geobasisdaten - Klasse
III Bundesrecht / Gemeindezuständigkeit
Anhang KGeoIV
Anhang 1
Zugangsberechtigungsstufe
A
Freie Nutzung und Weitergabe
Ja
Download-Dienst
Ja
OGD-Geoshop
Nein

Geodatenbezug
mit Bestellformular / Nutzungsvertrag: Geodatenshop GIS-ZH
410 AV MOpublic, Rohrleitungen mit:
- 410.1 MOpublic Klasse Pipelines, Surface_element (RLFlaeche)
- 410.2 MOpublic Klasse Pipelines, Surface_element_PosName (RLFlaechenelementText)
- 410.3 MOpublic Klasse Pipelines, Linear_element (RLLinie)
- 410.4 MOpublic Klasse Pipelines, Linear_element_PosName (RLLinieText)
- 410.5 MOpublic Klasse Pipelines, Point_element (RLPunkt)
Anwendungseinschränkung
Abgabe an kantonsexterne Stellen benötigt Nutzungsvertrag und ist kostenpflichtig.
Datenerfassung
Nachführungsgeometer der Gemeinde
Datengrundlage
AV DM01-ZH, Grunddatensatz
Dokumentation (PDF)
GIS-ZH Nr.
410.1
Beschreibung
Rohrleitungen Flächenelemente
Geometrietyp
Fläche
Pfad\Filename
ARV_BASIS.AVZH\ARV_BASIS.AVZH_ROHRLEITUNGEN_F
Sichtbarkeit
Internet ohne Datendownload
Name
Typ
Einheit
Beschreibung
ART
String
Oel, Gas, weitere
Art der Rohrleitung
BEARBEITUNGSDATUM
String
Datum TT.MM.JJJJ
Nachführungsdatum Geometer
BETREIBER
String
BFSNR
Short Integer
BFS Nr. 1-300 (Kt. ZH)
Gemeindenummer
GUELTIGKEIT
String
projektiert, gültig
OBJID
String
Objektschlüssel
GIS-ZH Nr.
410.2
Beschreibung
Beschriftungspositionen für Rohrleitungen Flächenelemente
Geometrietyp
Punkt
Pfad\Filename
ARV_BASIS.AVZH\ARV_BASIS.AVZH_ROHRLEITUNGEN_FPOS_P
Sichtbarkeit
Internet ohne Datendownload
Name
Typ
Einheit
Beschreibung
BETREIBER
String
REFID
String
Referenziert OBJID von Flaechenelement
Referenzschlüssel
BFSNR
Short Integer
BFS Nr. 1-300 (Kt. ZH)
Gemeindenummer
HALI
Short Integer
0-2
Horizontale Ausrichtung der Beschriftungsposition:
left (0), center (1), right (2)
ORI
Float
0-360
Beschriftungsorientierung (Grad):
mathematische Definition mit 0 Grad horizontal mit Orientierung im Gegenuhrzeigersinn
POSX
Double
CH1903_LV03
Landeskoordinaten (m)
POSY
Double
CH1903_LV03
Landeskoordinaten (m)
VALI
Short Integer
0-4
Vertikale Ausrichtung der Beschriftungsposition:
top (0), cap (1), half (2), base (3), bottom (4)
GIS-ZH Nr.
410.3
Beschreibung
Rohrleitungen Linienelemente
Geometrietyp
Linie
Pfad\Filename
ARV_BASIS.AVZH\ARV_BASIS.AVZH_ROHRLEITUNGEN_L
Sichtbarkeit
Internet ohne Datendownload
Name
Typ
Einheit
Beschreibung
ART
String
Oel, Gas, weitere
Art der Rohrleitung
BETREIBER
String
BEARBEITUNGSDATUM
String
Datum TT.MM.JJJJ
Nachführungsdatum Geometer
BFSNR
Short Integer
BFS Nr. 1-300 (Kt. ZH)
Gemeindenummer
GUELTIGKEIT
String
projektiert, gültig
OBJID
String
Objektschlüssel
GIS-ZH Nr.
410.4
Beschreibung
Beschriftungspositionen Rohrleitungen Linienelemente
Geometrietyp
Punkt
Pfad\Filename
ARV_BASIS.AVZH\ARV_BASIS.AVZH_ROHRLEITUNGEN_LPOS_P
Sichtbarkeit
Internet ohne Datendownload
Name
Typ
Einheit
Beschreibung
HALI
Short Integer
0-2
Horizontale Ausrichtung der Beschriftungsposition:
left (0), center (1), right (2)
BETREIBER
String
BFSNR
Short Integer
BFS Nr. 1-300 (Kt. ZH)
Gemeindenummer
ORI
Float
0-360
Beschriftungsorientierung (Grad):
mathematische Definition mit 0 Grad horizontal mit Orientierung im Gegenuhrzeigersinn
POSX
Double
CH1903_LV03
Landeskoordinaten (m)
POSY
Double
CH1903_LV03
Landeskoordinaten (m)
REFID
String
Referenziert ObjID von Linienelement
Referenzschlüssel
VALI
Short Integer
0-4
Vertikale Ausrichtung der Beschriftungsposition:
top (0), cap (1), half (2), base (3), bottom (4)
GIS-ZH Nr.
410.5
Beschreibung
Rohrleitungen Punktelemente
Geometrietyp
Punkt
Pfad\Filename
ARV_BASIS.AVZH\ARV_BASIS.AVZH_ROHRLEITUNGEN_P
Sichtbarkeit
Internet ohne Datendownload
Name
Typ
Einheit
Beschreibung
BETREIBER
String
ART
String
Oel, Gas, weitere
Art der Rohrleitung
BEARBEITUNGSDATUM
String
Datum TT.MM.JJJJ
Nachführungsdatum Geometer
BFSNR
Short Integer
BFS Nr. 1-300 (Kt. ZH)
Gemeindenummer
GEOMX
Double
CH1903_LV03
Landeskoordinaten (m)
GEOMY
Double
CH1903_LV03
Landeskoordinaten (m)
GUELTIGKEIT
String
projektiert, gültig
HOEHE
Double
m.ü.M
OBJID
String
Objektschlüssel
ORI
Float
0-360
Beschriftungsorientierung (Grad):
mathematische Definition mit 0 Grad horizontal mit Orientierung im Gegenuhrzeigersinn
