Geodatensatz
Gasanlagen

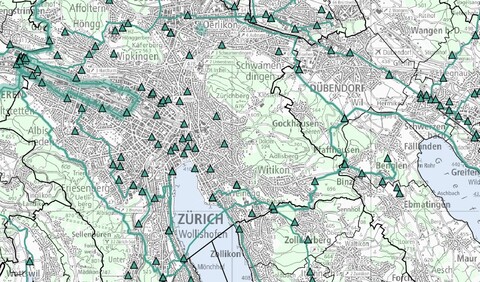

Show image
Verantwortlich für Geodaten
Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Sascha Alexander Gerster
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: +41 43 259 30 44
E-Mail: sascha.gerster@bd.zh.ch
www: http://www.energie.zh.ch
Zuständig für Geometadaten
Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Sascha Alexander Gerster
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: +41 43 259 30 44
E-Mail: sascha.gerster@bd.zh.ch
www: http://www.energie.zh.ch
GIS-ZH Nr.
373
Bezeichnung
Gasanlagen
Kurzbeschreibung
Dieser Geodatensatz enthält Gasinfrastrukturanlagen von kantonaler Bedeutung.

Zusammen den Datensätzen "Wärme" und "Stromanlagen" bildet er das Geodatenprodukt "Energieplan".
Beschreibung
Aufgeführt sind Erdgastransportleitungen, Druckreduzier-, Mess- und Verteilstationen sowie Gasspeicher.

Bei den Leitungen wird zwischen bestehend und geplant unterschieden.

Dargestellt sind zudem die Sicherheitsabstände (5 bis 10 Meter) nach Störfallverordnung sowie Konsultationsbereiche (50 bis 200 Meter), innerhalb dieser Abklärungen getroffen werden sollten, bevor Bauten bewilligt werden.
Geokategorien / Themen
Wirtschaftliche Aktivitäten; Umweltschutz, Lärm; Raumplanung, -entwicklung; Ver-, Entsorgung, Kommunikation;
Schlüsselwörter
Gas, Energie, Energieleitung, Infrastruktur, Energieplan
Nachführungstyp
laufend
Bearbeitungsstatus
in Entwicklung
Geometadaten letzte Änderung
27.06.2017
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Referenzsystem
CH1903+_LV95
Erfassungsmassstab
1:50000
Lagegenauigkeit
10.0 [m]
Darstellungstyp
Vektor
Datenformat
ESRI ArcSDE-Layer
Rechtliche Grundlagen
Gesetzestyp
Referenznummer
Titel
Erlassdatum
kantonales Gesetz
LS 730.1 §§ 4-6, 8
19.06.1983
OGD-Geoshop
Nein

Geodatenbezug
mit Bestellformular / Nutzungsvertrag: Geodatenshop GIS-ZH
373 Gasanlagen mit:
- 373.1 GASANLAGEN
- 373.2 EN_GASLEITUNGEN_L
Datenerfassung
Die Erdgasinfrastrukturanlagen sind von digitalen Datensätzen der Erdgas Ostschweiz (EGO), Energie360°, Wasserwerke Zug (WWZ), Stadtwerke Winterthur und SH Power (Schaffhausen) übernommen. Für die Digitalisierung von Hand der ausserkantonalen Anlagen dienten die Kartenblätter 1:25`000 der Erdgas Ostschweiz AG (EGO).
GIS-ZH Nr.
373.1
Beschreibung
Druckreduzier-, Mess und Verteilstationen
Geometrietyp
Punkt
Pfad\Filename
GISZHPUB.EN_GASANLAGEN_P
Sichtbarkeit
Internet ohne Datendownload
Name
Typ
Einheit
Beschreibung
BEZEICHNUNG
String
DRUCK_IN_BAR
Short Integer
Bar
1 = 70
2 = 64
3 = 25
4 = 5
5 = 1
321 = <1
322 = 100
323 = 30
324 = 53
DRUCK_OUT_BAR
Short Integer
Bar
1 = 70
2 = 64
3 = 25
4 = 5
5 = 1
321 = <1
322 = 100
323 = 30
324 = 53
EIGENTUEMER
String
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend
2 = geplant
3 = stillgelegt
4 = bestehend mit Einspeisung ins Gasnetz
TYP
Short Integer
1 = oberirdisch
2 = unterirdisch
GIS-ZH Nr.
373.2
Beschreibung
Gasleitungen
Geometrietyp
Linie
Pfad\Filename
GISZHPUB.EN_GASLEITUNGEN_L
Sichtbarkeit
Internet ohne Datendownload
Name
Typ
Einheit
Beschreibung
BUFFER
Short Integer
Meter
BUFFER_CONSULT
Short Integer
Meter
DRUCK_BAR
Short Integer
Bar
1 = 70
2 = 64
3 = 25
4 = 5
5 = 1
321 = <1
322 = 100
323 = 30
324 = 53
642 = 1-5
643 = >5
DRUCK_BEZEICHNUNG
Short Integer
1 = Hochdruck
2 = Mitteldruck
3 = Niederdruck
EIGENTUEMER
String
ID
Short Integer
LINIEN_BEZEICHNUNG
String
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend
2 = geplant
3 = stillgelegt
4 = bestehend mit Einspeisung ins Gasnetz
TYP
Short Integer
1 = Gasspeicher
2 = DRM-Station
3 = A-Station
4 = V-Station
5 = S-Station
6 = ZM Station
7 = Gastankstelle
8 = Beschriftungen
VERTEILEBENE
Short Integer
1 = 1 (Transport)
2 = 2 (Verteilung)
3 = 3 (Verteilung)
