Geodatensatz
Wärme

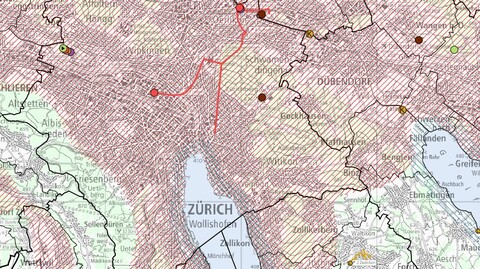

Show image
Verantwortlich für Geodaten
Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Sascha Alexander Gerster
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: +41 43 259 30 44
E-Mail: sascha.gerster@bd.zh.ch
www: http://www.energie.zh.ch
Zuständig für Geometadaten
Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Sascha Alexander Gerster
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: +41 43 259 30 44
E-Mail: sascha.gerster@bd.zh.ch
www: http://www.energie.zh.ch
GIS-ZH Nr.
172
Bezeichnung
Wärme
Kurzbeschreibung
Der Geodatensatz "Wärme" beinhaltet diverse Daten zur Wärmeplanung.

Zusammen den Datensätzen "Gasanlagen" und "Stromanlagen" bildet er das Geodatenprodukt "Energieplan".
Beschreibung
Der Geodatensatz "Wärme"besteht aus Wärme- und Abwärmequellen sowie Gebieten mit guten Voraussetzungen für rohrleitungsgebundene Energien. Zudem können pro Gemeinde energetisch relevante Daten abgerufen werden (z.B. ob eine kommunale Energieplanung vorhanden ist oder wie hoch die Minergiefläche in der Gemeinde ist).
Geokategorien / Themen
Gebäude, Anlagen; Ver-, Entsorgung, Kommunikation;
Schlüsselwörter
Energie, Energieplan, Abwärme, Fernwärme
Geodaten aktueller Stand
30.12.2013
Nachführungstyp
nach Bedarf
Bearbeitungsstatus
komplett
Geometadaten letzte Änderung
13.12.2017
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Referenzsystem
CH1903+_LV95
Erfassungsmassstab
1:50000
Lagegenauigkeit
10.0 [m]
Darstellungstyp
Vektor
Datenformat
ESRI ArcSDE-Layer
Geobasisdaten - ID
Rechtliche Grundlagen
Gesetzestyp
Referenznummer
Titel
Erlassdatum
kantonales Gesetz
LS 730.1 §§ 4-6, 8
19.06.1983
kantonales Gesetz
LS 730.11 §§ 1-7
06.11.1985
Geobasisdaten - Klasse
IV Kantonsrecht / -zuständigkeit
Anhang KGeoIV
Anhang 2
Zugangsberechtigungsstufe
A
Freie Nutzung und Weitergabe
Ja
Download-Dienst
Opt.
OGD-Geoshop
Ja   ab 1.1.2018
Download via GIS-Browser:
Energieplan

172 Wärme mit:
- 172.1 Für rohrleitungsgebundene Wärmeversorgung geeignete Gebiete
- 172.2 KVA-Abwärme
- 172.3 KVA-Abwärmequellen Symbol
- 172.4 KVA-Fernwärmenetze
- 172.5 Abfallholz- und Klärschlamm-Wärmekraftkopplungsanlagen
- 172.6 ARA-Abwärme
- 172.7 ARA-Abwärmequellen Symbol
- 172.8 ARA-Fernwärmenetze
- 172.9 Für Wärmeversorgung aus Oberflächengewässern geeignete Gebiete
- 172.10 Holzwärmenetz
- 172.13 Holzfeuerungsanlagen
- 172.14 Vergärungsanlagen
- 172.15 Wärme aus Oberflächengewässern
- 172.16 Oberflächengewässer Symbol
- 172.17 Gemeindedaten


Geodatenbezug
bis 31.12.2017
mit Bestellformular / Nutzungsvertrag: Geodatenshop GIS-ZH
172 Wärme mit:
- 172.1 Für rohrleitungsgebundene Wärmeversorgung geeignete Gebiete
- 172.2 KVA-Abwärme
- 172.3 KVA-Abwärmequellen Symbol
- 172.4 KVA-Fernwärmenetze
- 172.5 Abfallholz- und Klärschlamm-Wärmekraftkopplungsanlagen
- 172.6 ARA-Abwärme
- 172.7 ARA-Abwärmequellen Symbol
- 172.8 ARA-Fernwärmenetze
- 172.9 Für Wärmeversorgung aus Oberflächengewässern geeignete Gebiete
- 172.10 Holzwärmenetz
- 172.13 Holzfeuerungsanlagen
- 172.14 Vergärungsanlagen
- 172.15 Wärme aus Oberflächengewässern
- 172.16 Oberflächengewässer Symbol
- 172.17 Gemeindedaten
Datenerfassung
Die Daten stammen aus den verschiedenen Fachstellen des Kantons (Abfallwirtschaft, Abwasserreinigungsanlagen, Lufthygiene)
Datengrundlage
KVA-Abwärme und Fernwärmenetz -> Die Standorte der KVA und die Leitungen stammen aus den kommunalen Energieplanungen, die Daten von den Betreibern.

ARA-Abwärme -> Die Standorte der ARA werden vom GIS-Datensatz der Sektion Abwasserreinugungsanlagen geholt, die Fernwärmenetze stammen teilweise von den kommunalen Energieplanungen.

Abfallholz- und Klärschlamm-WKK -> Digitalisiert im Massstab 1 : 50'000.
Holzfeuerungsanlagen -> Die Standorte der Heizzentralen stammen von Holzenergie Schweiz.
Vergärungsanlagen -> Die Standorte der Vergärungsanlagen wurden zum Teil dem Regionalen Richtplan entnommen, zum Teil zusätzlich erfasst.

Für rohrleitungsgebundene Wärmeversorgung geeignete Gebiete wurden aufgrund der baulichen Dichte dargestellt.

Für Wärmeversorgung aus Oberflächengewässern geeignete Gebiete -> Ufer des Zürichsees, Greifensees und Pfäffikersees.
Wärme aus Oberflächengewässern wurde aufgrund der EAWAG Studie ermittelt.
Energieholz stammt aus dem Datensatz Bodenbedeckung.
GIS-ZH Nr.
172.1
Beschreibung
Gebiete, in denen sich Teilbereiche mit hoher Wärmedichte zur Versorgung mit leitungsgebundenen Energieträgern (z.B. Erdgas, Wärmeverbünde jeglicher Art) eignen.
Geometrietyp
Fläche
Pfad\Filename
GISZHPUB.EN_EIGNUNGSGEB_ROHR_ENERGIEN_F
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
NAME
String
OBJECTID
Long Integer
SHAPE
Shape
GIS-ZH Nr.
172.2
Beschreibung
Kehrichtverbrennungsanlagen von kantonaler Bedeutung mit potenziell und tatsächlich genutzter Abwärme.
Geometrietyp
Punkt
Pfad\Filename
GISZHPUB.EN_KVA_ABWAERMEQUELLE_P
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
BEDEUTUNG
Short Integer
1 = kantonal2 = regional3 = kommunale4 = lokal
BFS
Short Integer
NAME
String
Bezeichnung der Anlage
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
WAERMEPOTENZIAL_MWH
Long Integer
MWh
WAERME_GENUTZT_MWH
Long Integer
MWh
WAERME_UNGENUTZT_MWH
Long Integer
MWh
BEMERKUNGEN
String
WEBLINK
String
GIS-ZH Nr.
172.3
Geometrietyp
Fläche
Pfad\Filename
GISZHPUB.EN_KVA_ABWAERMEQUELLE_SYMBOL_F
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
BEDEUTUNG
Short Integer
1 = kantonal2 = regional3 = kommunale4 = lokal
BFS
Short Integer
NAME
String
Bezeichnung der Anlage
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
TYP
String
1 = oberirdisch2 = unterirdisch
WAERMEPOTENZIAL_MWH
Long Integer
MWh
WAERME_GENUTZT_MWH
Long Integer
MWh
WAERME_UNGENUTZT_MWH
Long Integer
MWh
BEMERKUNGEN
String
WEBLINK
String
GIS-ZH Nr.
172.4
Beschreibung
Bestehende und geplante aus Kehrichtverbrennungsanlagen von kantonaler Bedeutung gespiesene Fernwärmenetze.
Geometrietyp
Linie
Pfad\Filename
GISZHPUB.EN_KVA_WAERMENETZ_L
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
Name
String
Bezeichnung des Fernwärmenetzes
DURCHMESSER
String
CONTRACTOR
String
Eigentümer/Betreiber des Fernwärmenetzes
BEMERKUNGEN
String
WEBLINK
String
KANTONALE_KVA_PLANUNG
Short Integer
GIS-ZH Nr.
172.5
Beschreibung
Standorte der Wärmekraftkopplungsanlagen mit Abfallholz oder Klärschlamm.
Geometrietyp
Punkt
Pfad\Filename
GISZHPUB.EN_WKK_ANLAGEN_P
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
ART
Short Integer
JAHR
Long Integer
Jahr
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
STANDORTGEMEINDE
Short Integer
WAERMEPOTENZIAL_MWH
Long Integer
MWh
WAERME_GENUTZT_MWH
Long Integer
MWh
WAERME_UNGENUTZT_MWH
Long Integer
MWh
BEMERKUNGEN
String
WEBLINK
String
GIS-ZH Nr.
172.6
Beschreibung
Abwasserreinigungsanlagen von kantonaler (Wärmepotenzial > 10'000 MWh) und regionaler Bedeutung mit potenziell und tatsächlich genutzter Abwärme.
Geometrietyp
Punkt
Pfad\Filename
GISZHPUB.EN_ARA_ABWAERMEQUELLE_P
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
BEDEUTUNG
Short Integer
1 = kantonal2 = regional3 = kommunale4 = lokal
BFS_NR
Short Integer
ID_ARA
String
NAME
String
Bezeichnung der Anlage
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
WAERMEPOTENZIAL_MWH
Long Integer
MWh
WAERME_GENUTZT_MWH
Long Integer
MWh
WAERME_UNGENUTZT_MWH
Long Integer
MWh
GIS-ZH Nr.
172.7
Geometrietyp
Fläche
Pfad\Filename
GISZHPUB.EN_ARA_ABWAERMEQUELLE_SYMBOL_F
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
BFS_NR
Short Integer
1 = kantonal2 = regional3 = kommunale4 = lokal
BEDEUTUNG
Short Integer
ID_ARA
String
NAME
String
Bezeichnung der Anlage
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
TYP
String
1 = oberirdisch2 = unterirdisch
WAERMEPOTENZIAL_MWH
Long Integer
MWh
WAERME_GENUTZT_MWH
Long Integer
MWh
WAERME_UNGENUTZT_MWH
Long Integer
MWh
WEBLINK
String
BEMERKUNGEN
String
GIS-ZH Nr.
172.8
Beschreibung
Bestehende und geplante aus Abwasserreinigungsanlagen von kantonaler Bedeutung gespiesene Fernwärmenetze.
Geometrietyp
Linie
Pfad\Filename
GISZHPUB.EN_ARA_WAERMENETZ_L
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
BEMERKUNGEN
String
CONTRACTOR
String
Eigentümer/Betreiber des Fernwärmenetzes
DURCHMESSER
String
NAME
String
Bezeichnung des Fernwärmenetzes
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
WEBLINK
String
GIS-ZH Nr.
172.9
Beschreibung
Gebiete, in denen sich Teilbereiche mit hoher Wärmedichte zur Versorgung mit Wärme aus Oberflächengewässern eignen.
Geometrietyp
Fläche
Pfad\Filename
GISZHPUB.EN_EIGNUNGSGEBIET_GEWAESSER_F
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
GEWAESSERNAME
String
OBJECTID
Long Integer
SHAPE
Shape
GIS-ZH Nr.
172.10
Geometrietyp
Linie
Pfad\Filename
GISZHPUB.EN_HOLZ_WAERMENETZ_L
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
NAME
String
Bezeichnung der Anlage
DURCHMESSER
String
CONTRACTOR
String
Eigentümer/Betreiber der Anlage
BEMERKUNGEN
String
WEBLINK
String
KANOTONALE_KVA_PLANUNG
Short Integer
GIS-ZH Nr.
172.13
Beschreibung
Geplante und bestehende Holzfeuerungsanlagen ab 1 MegaWatt.
Geometrietyp
Punkt
Pfad\Filename
GISZHPUB.EN_HOLZFEUERUNGSANLAGEN_P
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
BFS
Long Integer
JAHRGANG
Long Integer
Jahrgang der Anlage
LEISTUNGSBEREICH_KW
Short Integer
kW
Leistungsbereich der Anlage in kW (hier immer kantonale Bedeutung also >= 1'000 kW)
LEISTUNG_KW
Long Integer
kW
Leistung der Anlage in kW
OBJECTID
String
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
NAME
String
Bezeichnung der Anlage
STANDORTADRESSE
String
Adresse der Anlage
BEMERKUNGEN
String
z.B. Quelle
WEBLINK
String
GIS-ZH Nr.
172.14
Beschreibung
Bestehende und geplante Vergärungsanlagen (Kompostierung) mit gesamtem und tatsächlich genutztem Gaspotential, Information über Einspeisung ins Erdgasnetz.
Geometrietyp
Punkt
Pfad\Filename
GISZHPUB.EN_VERGAERUNGSANLAGEN_P
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
ART
Short Integer
BEDEUTUNG
Short Integer
1 = kantonal2 = regional3 = kommunale4 = lokal
BIOGAS_PRODUKTION_MWH
Long Integer
MWH
OBJECTID
Long Integer
SHAPE
Shape
STAND
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
STANDORTGEMEINDE
Short Integer
VERGAERUNG_TONNEN
Long Integer
1000 kg
NAME
String
Bezeichnung der Anlage
BEMERKUNGEN
String
WEBLIN
String
GIS-ZH Nr.
172.15
Beschreibung
Versorgung: Potenzial und genutzte thermische Energie aus Zürichsee, Greifensee und Pfäffikersee sowie den grossen Flüssen.
Geometrietyp
Fläche
Pfad\Filename
GISZHPUB.EN_OBERFLAECHENGEWAESSER_P
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
GEWAESSER
String
Bezeichnung des Gewässers
OBJECTID
Long Integer
SHAPE
Shape
WAERMEPOTENZIAL_MWH
Long Integer
MWh
WAERME_GENUTZT_MWH
Long Integer
MWh
WAERME_UNGENUTZT_MWH
Long Integer
MWh
BEMERKUNGEN
String
WEBLINK
String
GIS-ZH Nr.
172.16
Geometrietyp
Fläche
Pfad\Filename
GISZHPUB.EN_OBERFLAECHENGEW_SYMBOL_F
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
WAERMEPOTENZIAL_MWH
Long Integer
GEWAESSERNAME
String
Bezeichnung des Gewässers
OBJECTID
Long Integer
SHAPE
Shape
1 = genutzt2 = ungenutzt
TYP
String
WAERME_GENUTZT_MWH
Long Integer
MWh
WAERME_UNGENUTZT_MWH
Long Integer
MWh
BEMERKUNGEN
String
WEBLINK
String
TYP
String
GIS-ZH Nr.
172.17
Geometrietyp
Fläche
Pfad\Filename
GISZHPUB.EN_GEMEINDEUEBERSICHT_F
Sichtbarkeit
Internet mit Datendownload
Name
Typ
Einheit
Beschreibung
BEZIRK
String
BFS
Short Integer
EINWOHNER_ZIVIL
Double
ENERGIEPLANUNG_JAHR
String
ENERGIEPLANUNG_NR
Double
ENERGIEPLANUNG_STAND_CODE
Short Integer
ENERGIEPLANUNG_STAND_TEXT
String
ENERGIEPLANUNG_TYP_CODE
Short Integer
ENERGIEPLANUNG_TYP_TEXT
String
ENERGIEPLANUNG_ZUSAGE
Date
ENERGIESTADT_JAHR
String
ENERGIESTADT_STAND
Short Integer
ENERGIESTADT_TYP_CODE
Short Integer
ENERGIESTADT_TYP_TEXT
String
ERDSONDENLEISTUNG
Double
ERDSONDEN_GENUTZT
Double
GASWERK_EBENE_1
Short Integer
GASWERK_EBENE_2
Short Integer
GASWERK_EBENE_3
Short Integer
GEMEINDE
String
HOLZLEISTUNG
Double
HOLZPOTENZIAL
Double
HOLZ_GENUTZT
Double
HOLZ_UNGENUTZT
Double
LETZTE_AKTUALISIERUNG
Date
MINERGIE_EBF
Double
MINERGIE_EBF_PRO_EINW_M2
Double
MINERGIE_RANG
Double
OBJECTID
Long Integer
PERSONENWAGEN
Double
PLANUNGSREGION
String
PW_PRO_EINWOHNER
Double
SHAPE
Shape
STROMVERBRAUCH
Double
