Datensatz: Stromanlagen

Datenherr

Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Mirjam Baumann
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: 043 259 42 85
E-Mail: mirjam.baumann@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/energie.html
Bemerkung: als Vertretung von Sascha Gerster

Verantwortlich für Geodaten

Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Mirjam Baumann
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: 043 259 42 85
E-Mail: mirjam.baumann@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/energie.html
Bemerkung: als Vertretung von Sascha Gerster

Datenherr

Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Mirjam Baumann
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: 043 259 42 85
E-Mail: mirjam.baumann@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/energie.html
Bemerkung: als Vertretung von Sascha Gerster

Verantwortlich für Geodaten

Amt für Abfall, Wasser, Energie und Luft
Abteilung Energie
Mirjam Baumann
Stampfenbachstrasse 12
8090 Zürich

Tel: +41 43 259 42 66
Tel direkt: 043 259 42 85
E-Mail: mirjam.baumann@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/energie.html
Bemerkung: als Vertretung von Sascha Gerster

Beschreibung/Inhalt
GIS-ZH Nr
3669
GIS-ZH Nr
3669
Bezeichnung
Stromanlagen
Bezeichnung
Stromanlagen
Kurzbeschreibung
Dieser Geodatensatz enthält Strominfrastrukturanlagen von kantonaler Bedeutung. Zusammen mit den Datensätzen "Gasanlagen" und "Wärme" bildet er das Geodatenprodukt "Energieplan".
Kurzbeschreibung
Dieser Geodatensatz enthält Strominfrastrukturanlagen von kantonaler Bedeutung. Zusammen mit den Datensätzen "Gasanlagen" und "Wärme" bildet er das Geodatenprodukt "Energieplan".
Beschreibung

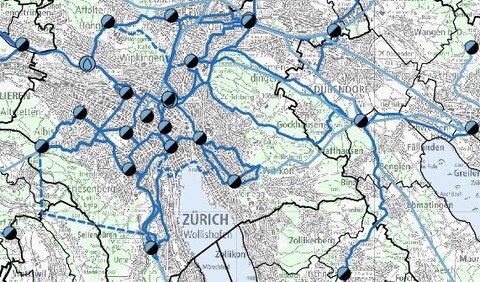

Aufgeführt sind Stromleitungen ab 50 kV, Unterwerke, Wasserkraftwerke, Bei den Leitungen wird zwischen Frei- und Kabelleitungen (unterirdisch), sowie bestehend und geplant unterschieden.
Beschreibung
Aufgeführt sind Stromleitungen ab 50 kV, Unterwerke, Wasserkraftwerke, Bei den Leitungen wird zwischen Frei- und Kabelleitungen (unterirdisch), sowie bestehend und geplant unterschieden.
eCH Geokategorien / Themen
Wirtschaftliche Aktivitäten; Umweltschutz, Lärm; Energie; Raumplanung, -entwicklung
eCH Geokategorien / Themen
Wirtschaftliche Aktivitäten; Umweltschutz, Lärm; Energie; Raumplanung, -entwicklung
Schlüsselwörter
Strom, Energie, Energieleitung, Infrastruktur, Energieplan
Schlüsselwörter
Strom, Energie, Energieleitung, Infrastruktur, Energieplan
Datenstand
Nachführungstyp
nach Bedarf
Nachführungstyp
nach Bedarf
Aktueller Datenstand
01.09.2025
Aktueller Datenstand
01.09.2025
Letzte Änderung der Geometadaten
22.07.2026
Letzte Änderung der Geometadaten
22.07.2026
Datenformat
Darstellungstyp
Vektor
Darstellungstyp
Vektor
Datenformat
ESRI ArcSDE-Layer (ROFA)
Datenformat
ESRI ArcSDE-Layer (ROFA)
Ausdehnung
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Referenzsystem
CH1903+_LV95
Referenzsystem
CH1903+_LV95
Erfassungsmassstab
1:30000
Erfassungsmassstab
1:30000
Lagegenauigkeit
30.0 [m]
Lagegenauigkeit
30.0 [m]
Datenbezug
Abgabeformat
  • DXF (.dxf)
  • ESRI File Geodatabase (.gdb)
  • GeoPackage (.gpkg)
  • Comma separated text (.csv)
  • ESRI Shapefile (.shp)
Abgabeformat
  • DXF (.dxf)
  • ESRI File Geodatabase (.gdb)
  • GeoPackage (.gpkg)
  • Comma separated text (.csv)
  • ESRI Shapefile (.shp)
OGD-Daten (kostenlos)

Download via GIS-Browser

Anleitung

Services

2023 WMS Energieplan

Der Energieplan des Kantons Zürich beruht auf den nachstehend aufgeführten und einzeln dokumentierten Daten, die das GIS-Zentrum in Zusammenarbeit mit der Abteilung Energie des AWEL erarbeitet, erfasst und kartiert hat. Aufgrund der Fülle von Informationen auf kleinem Raum mit gegenseitiger Überdeckung muss bei der Gesamtdarstellung auf die geeignete Reihenfolge geachtet werden (Punkte über Linien, Linien über Flächen sowie kleinere über grösseren Elementen).

2532 WMS Energieplan Strom

Der Energieplan des Kantons Zürich beruht auf den nachstehend aufgeführten und einzeln dokumentierten Daten, die das GIS-Zentrum in Zusammenarbeit mit der Abteilung Energie des AWEL erarbeitet, erfasst und kartiert hat. Aufgrund der Fülle von Informationen auf kleinem Raum mit gegenseitiger Überdeckung muss bei der Gesamtdarstellung auf die geeignete Reihenfolge geachtet werden (Punkte über Linien, Linien über Flächen sowie kleinere über grösseren Elementen).

2030 Allgemeiner WFS für Open-Government-Data des Kantons Zürich (OGD ZH WFS)

WFS für Open-Government-Data des Kantons Zürich (OGD ZH WFS)

2025 WFS Energiethemen

Energieplan, Stromnetzgebiete, Gebäudevolumen, Gebäudebaujahr, Windpotenzial

Gesetzgebung
Gesetzklasse
IV Kantonsrecht / -zuständigkeit
Gesetzklasse
IV Kantonsrecht / -zuständigkeit
Geobasisdaten
Geobasisdaten
Anhang
Anhang 2
Anhang
Anhang 2
Datenzugang
öffentlich zugänglich (A)
Datenzugang
öffentlich zugänglich (A)
Publikationsdatum
01.11.2012
Publikationsdatum
01.11.2012
Rechtliche Grundlagen
RefNr.: LS 730.1, §§ 4-6, 8

Energiegesetz

kantonales Gesetz

RefNr.: LS 730.11, §§ 1-7

Verordnung über die Energieplanung und die Förderung von Pilotprojekten (Energieverordnung)

kantonales Gesetz

Datenmodell
Energieplanung (kantonal) (105-ZH.1)

Energieplanung (kantonal)

Datengrundlage
Datengrundlage
Die Strominfrastrukturanlagen sind bis auf die Anlagen des Elektrizitätswerks der Stadt Zürich (ewz) vollständig von digitalen Datensätzen der Swissgrid, Axpo, EKZ und SBB übernommen. Ausserhalb des Kantons sowie die Anlagen des ewz wurden von Hand digitalisert. Dazu dienten die Netzkarten 1:25`000 des ewz, 1:50`000 der EKZ sowie 1:200`000 der Axpo. Stand der Daten Swissgrid, Axpo, EKZ, SBB Sept. 2013, Lagegenauigkeit Mst. 1:10'000 Stand der Daten des ewz Dez. 2010, Lagegenauigkeit Mst. 1:50'000, teilweise nur schematisch.
Datengrundlage
Die Strominfrastrukturanlagen sind bis auf die Anlagen des Elektrizitätswerks der Stadt Zürich (ewz) vollständig von digitalen Datensätzen der Swissgrid, Axpo, EKZ und SBB übernommen. Ausserhalb des Kantons sowie die Anlagen des ewz wurden von Hand digitalisert. Dazu dienten die Netzkarten 1:25`000 des ewz, 1:50`000 der EKZ sowie 1:200`000 der Axpo. Stand der Daten Swissgrid, Axpo, EKZ, SBB Sept. 2013, Lagegenauigkeit Mst. 1:10'000 Stand der Daten des ewz Dez. 2010, Lagegenauigkeit Mst. 1:50'000, teilweise nur schematisch.
Elementen
3669.3 - Stromanlagen
GIS-ZH Nr.
3669.3
GIS-ZH Nr.
3669.3
Beschreibung

Strominfrastrukturanlagen

Beschreibung

Strominfrastrukturanlagen

Geometrietyp
Punkt
Geometrietyp
Punkt
PfadFilename
rofa.giszhpub.en_stromanlagen_p
PfadFilename
rofa.giszhpub.en_stromanlagen_p
Metadaten Sichtbarkeit
Internet
Metadaten Sichtbarkeit
Internet
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Attribute
Name
Typ
Name
Typ
Einheit
Name
Typ
Einheit
Beschreibung
objectid
Long Integer
objectid
Long Integer
objectid
Long Integer
shape
Shape
shape
Shape
shape
Shape
Punkt
typ
Short Integer
typ
Short Integer
typ
Short Integer
Unterwerk Wasserkraftwerk Uebergangsbauwerk
eigentuemer
Short Integer
eigentuemer
Short Integer
eigentuemer
Short Integer
Eigentuemer der Werke
stand
Short Integer
stand
Short Integer
stand
Short Integer
bestehend
bezeichnung
String
bezeichnung
String
bezeichnung
String
genaue Namen der einzelnen Werke
spannung_in
Short Integer
spannung_in
Short Integer
kV
spannung_in
Short Integer
kV
1=380 2=220 3=150 4=132 5=110 6=66 7=50 8=16
spannung_out
Short Integer
spannung_out
Short Integer
kV
spannung_out
Short Integer
kV
1=380 2=220 3=150 4=132 5=110 6=66 7=50 8=16
3669.4 - Stromleitungen
GIS-ZH Nr.
3669.4
GIS-ZH Nr.
3669.4
Beschreibung

Stromleitungen

Beschreibung

Stromleitungen

Geometrietyp
Linie
Geometrietyp
Linie
PfadFilename
rofa.giszhpub.en_stromleitungen_l
PfadFilename
rofa.giszhpub.en_stromleitungen_l
Metadaten Sichtbarkeit
Internet
Metadaten Sichtbarkeit
Internet
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Attribute
Name
Typ
Name
Typ
Einheit
Name
Typ
Einheit
Beschreibung
objectid
Long Integer
objectid
Long Integer
objectid
Long Integer
shape
Shape
shape
Shape
shape
Shape
Polylinie
eigentuemer1
Short Integer
eigentuemer1
Short Integer
eigentuemer1
Short Integer
1=AXPO 2=EWZ 3=SBB 4=Swissgrid 5=Stadtwerk Winterthur 6=EKZ
spannung1
Short Integer
spannung1
Short Integer
kV
spannung1
Short Integer
kV
1=380 2=220 3=150 4=132 5=110 6=66 7=50 8=16
eigentuemer_2
Short Integer
eigentuemer_2
Short Integer
eigentuemer_2
Short Integer
1=AXPO 2=EWZ 3=SBB 4=Swissgrid 5=Stadtwerk Winterthur 6=EKZ
spannung2
Short Integer
spannung2
Short Integer
kV
spannung2
Short Integer
kV
1=380 2=220 3=150 4=132 5=110 6=66 7=50 8=16
eigentuemer_3
Short Integer
eigentuemer_3
Short Integer
eigentuemer_3
Short Integer
1=AXPO 2=EWZ 3=SBB 4=Swissgrid 5=Stadtwerk Winterthur 6=EKZ
spannung3
Short Integer
spannung3
Short Integer
kV
spannung3
Short Integer
kV
1=380 2=220 3=150 4=132 5=110 6=66 7=50 8=16
eigentuemer4
Short Integer
eigentuemer4
Short Integer
eigentuemer4
Short Integer
spannung4
Short Integer
spannung4
Short Integer
kV
spannung4
Short Integer
kV
bezeichnung
String
bezeichnung
String
bezeichnung
String
Werkbezeichnung
leitung_typ
Short Integer
leitung_typ
Short Integer
leitung_typ
Short Integer
1=Freileitung 2=Kabelleitung
betriebsstatus
Short Integer
betriebsstatus
Short Integer
betriebsstatus
Short Integer
1= inBetrieb 2=teils ausser Betrieb
spannung_bezeichnung
Short Integer
spannung_bezeichnung
Short Integer
spannung_bezeichnung
Short Integer
Hochspannung, Höchstspannung
buffer
Short Integer
buffer
Short Integer
buffer
Short Integer
3669.5 - Stromleitungen Symbole
GIS-ZH Nr.
3669.5
GIS-ZH Nr.
3669.5
Beschreibung

SÜL/SEN Symbole

Beschreibung

SÜL/SEN Symbole

Geometrietyp
Fläche
Geometrietyp
Fläche
PfadFilename
rofa.giszhpub.en_stromleitungen_f
PfadFilename
rofa.giszhpub.en_stromleitungen_f
Metadaten Sichtbarkeit
Internet
Metadaten Sichtbarkeit
Internet
Datenbezugsart
Kein Datenbezug
Datenbezugsart
Kein Datenbezug
Attribute
Name
Typ
Name
Typ
Einheit
Name
Typ
Einheit
Beschreibung
eigentuemer_1
Short Integer
eigentuemer_1
Short Integer
eigentuemer_1
Short Integer
1 = Axpo2 = EWZ3 = SBB4 = Swissgrid5 = Stadtwerk Winterthur6= EKZ
eigentuemer_2
Short Integer
eigentuemer_2
Short Integer
eigentuemer_2
Short Integer
1 = Axpo2 = EWZ3 = SBB4 = Swissgrid5 = Stadtwerk Winterthur6= EKZ
eigentuemer_3
Short Integer
eigentuemer_3
Short Integer
eigentuemer_3
Short Integer
1 = Axpo2 = EWZ3 = SBB4 = Swissgrid5 = Stadtwerk Winterthur6= EKZ
objectid
Long Integer
objectid
Long Integer
objectid
Long Integer
spannung_bezeichnung
Short Integer
spannung_bezeichnung
Short Integer
spannung_bezeichnung
Short Integer
1 = Höchstspannung2 = Hochspannung3 = Mittelspannung4 = Niederspannung
spannung_kv_1
Short Integer
spannung_kv_1
Short Integer
kV
spannung_kv_1
Short Integer
kV
1 = 3802 = 2203 = 1504 = 1325 = 1106 = 667 = 508 = 16
spannung_kv_2
Short Integer
spannung_kv_2
Short Integer
kV
spannung_kv_2
Short Integer
kV
1 = 3802 = 2203 = 1504 = 1325 = 1106 = 667 = 508 = 16
spannung_kv_3
Short Integer
spannung_kv_3
Short Integer
kV
spannung_kv_3
Short Integer
kV
1 = 3802 = 2203 = 1504 = 1325 = 1106 = 667 = 508 = 16
stand
Short Integer
stand
Short Integer
stand
Short Integer
1 = bestehend2 = geplant3 = stillgelegt4 = bestehend mit Einspeisung ins Gasnetz
typ
Short Integer
typ
Short Integer
typ
Short Integer
leistungszug
String
leistungszug
String
leistungszug
String
weblink
String
weblink
String
weblink
String
winkel
Long Integer
winkel
Long Integer
winkel
Long Integer
shape
Shape
shape
Shape
shape
Shape
3669.6 - Stromanlagen
GIS-ZH Nr.
3669.6
GIS-ZH Nr.
3669.6
Beschreibung

Stromanlagen unterteilt in Unterwerk und Wasserkraft

Beschreibung

Stromanlagen unterteilt in Unterwerk und Wasserkraft

Geometrietyp
Fläche
Geometrietyp
Fläche
PfadFilename
rofa.giszhpub.en_stromanlagen_f
PfadFilename
rofa.giszhpub.en_stromanlagen_f
Metadaten Sichtbarkeit
Internet
Metadaten Sichtbarkeit
Internet
Datenbezugsart
Kein Datenbezug
Datenbezugsart
Kein Datenbezug
Attribute
Name
Typ
Name
Typ
Einheit
Name
Typ
Einheit
Beschreibung
objectid
Long Integer
objectid
Long Integer
objectid
Long Integer
shape
Shape
shape
Shape
shape
Shape
Fläche
typ
Short Integer
typ
Short Integer
typ
Short Integer
Unterwerk oder Wasserkraftwerk
eigentuemer
Short Integer
eigentuemer
Short Integer
eigentuemer
Short Integer
CKW AG Axpo Grid AG EKZ SBB Swissgrid EWZ sgsw E Perlen Papier AG Steeltec AG Elektrizitätswerk des Bundes
bezeichnung
Short Integer
bezeichnung
Short Integer
bezeichnung
Short Integer
genauere Bezeichnung der Werke
stand
Short Integer
stand
Short Integer
stand
Short Integer
1=bestehend 2= geplant 3=stillgelegt 4=bestehend mit Einspeisung ins Erdgasnetz
spannung_in
Short Integer
spannung_in
Short Integer
kV
spannung_in
Short Integer
kV
1=380 2=220 3=150 4=132 5=110 6=66 7=50 8=16
spannung_out
Short Integer
spannung_out
Short Integer
kV
spannung_out
Short Integer
kV
1=380 2=220 3=150 4=132 5=110 6=66 7=50 8=16
